La corrélation d’images numériques (DIC, Digital Image Correlation) permet aux équipes d’essais de comprendre comment un matériau se déforme sur l’ensemble d’une éprouvette. Dans certains laboratoires, une installation DIC autonome traditionnelle peut toutefois alourdir la charge de travail : alignement optique et étalonnage, mais aussi préparation des éprouvettes et post-traitement.

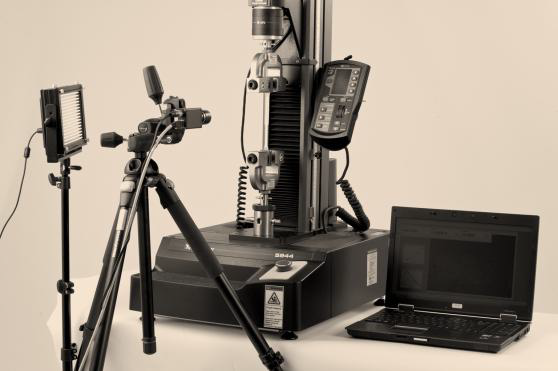

L’Imetrum UVX3D offre une autre façon d’accéder à une mesure avancée des déformations. Il associe un extensomètre vidéo 3D à deux caméras à un système étalonné en usine, ce qui simplifie l’installation et la mesure lors des essais mécaniques. L’UVX3D s’appuie sur la technologie DIC et peut fournir des cartographies de déformation DIC plein champ. Son flux de travail intégré demande moins d’efforts d’installation que des systèmes autonomes plus complexes.
En savoir plus sur imetrum.com ->
En se déformant, une éprouvette peut se déplacer hors de son plan, ce qui peut fausser les mesures d’un système bidimensionnel. Grâce à ses deux caméras, l’UVX3D mesure les déplacements en 3D et tient ainsi compte de ce mouvement pendant l’essai. Conçu pour la mesure de déformation sans contact, le système convient notamment aux essais de traction, de compression et de flexion.
En savoir plus sur tiniusolsen.com ->
L’UVX3D mesure en temps réel pendant l’essai. Pour les applications concernées, le pilotage en vitesse de déformation est disponible. Après l’essai, les utilisateurs peuvent consulter et traiter les résultats avec le logiciel Video Gauge d’Imetrum. Pour les applications qui exigent une vue plus large de la déformation sur l’éprouvette, la cartographie de déformation DIC plein champ est disponible.
Quel extensomètre vous convient ?
Pour les laboratoires qui envisagent la DIC, l’UVX3D intègre la mesure 3D et l’analyse DIC dans un flux de travail d’extensomètre vidéo simple à mettre en place. Il peut être configuré pour fonctionner avec un large éventail de machines d’essais universelles, en fonction de la machine et des exigences de l’essai.
Selon le modèle et la configuration choisis, la gamme UVX3D répond aux exigences de la norme ISO 9513 classe 0,5 et de la norme ASTM E83 classe B-1.
Contactez Benelux Scientific pour discuter de l’Imetrum UVX3D et vérifier s’il convient à votre configuration d’essai.
